新乡市津锐机械厂生产的DTII型带式输送机主要的型号为:B500、B650、B800、B1000、B1200、B1400mm;输送距离一般在4-150米,输送能力:69-1500m³/h;属通用型系列(代号:D表示固定带式输送机,T表示通用型,Ⅱ表示系列号)。
DTII型固定式皮带输送机适用的工作环境温度一般为-25-40℃,对于在特殊环境中工作的DTII型皮带输送机,可采用耐高温、耐寒、防水、防腐、阻燃等条件的输送带,另行采取相应的防护措施。

DTII型皮带输送机输送量大,构造简单,维护便捷,制造成本低,通用性强等优点;因而被矿山、冶金、化工、建材、砂石生产线等多种行业广泛的采用,可连续输送各种散料,根据输送要求,可以单机输送,也可以多台或者与其他输送机组成水平或者倾斜的输送系统,还可采用带凸弧段、凹弧段与直线段组合的输送形式。
允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率;不同物料所允许的最大倾角,倾斜向下输送时,允许最大倾角为表1所列值得80%;若需要采用较大的倾角时,可选用花纹带式输送机。

1、试车时,先开空车,对胶带运行情况进行调整,在空负荷运转中,注意各部分有否发生故障。
2、空负荷试车后,若情况良好,即可按规定能力加料进行满载运转,检查运转是否正常,轴承温度有否升高,未发现不良现象即能正式使用。
3、输送机必须空载启动,应先开车后方可加料,如输送机是多台衔接使用,应先从卸料一端开始顺序启动,而停车时,应在物料全部卸完后方可进行。
4、输送机上不要装载超标准过大岩石或其它重物,否则过重的物件将会使胶带下坠或损坏机件。
5、进料时,不能使物料由过高的地方落于胶带上。
6、若多台输送机联合使用后时,其电气开关必须联锁,以使最末一台输送机最后停车。

带式输送机的整机由以下主要部件组成,输送带、驱动装置、滚筒、托辊、拉紧装置、机架、漏斗、导料槽、清扫器、卸料槽等,部件分类代码见下表:
代码 | 部件名称 | 代码 | 部件名称 | 代码 | 部件名称 |
A | 传动滚筒 | H | 滑轮组 | J08 | 支腿 |
B | 改向滚筒 | J01 | 机架 | J21 | 导料槽 |
C | 托辊 | J02 | 螺旋拉紧装置尾架 | J22 | 头部漏斗 |
D | 拉紧装置 | J03 | 车式拉紧装置架 | Q | 驱动装置 |
E | 清扫装置 | J04 | 塔架 | I | 驱动装置架 |
F | 卸料装置 | J05 | 垂直拉紧装置架 | N | 逆止器 |
G | 辊子 | J07 | 中间架 | XF | 护罩 |

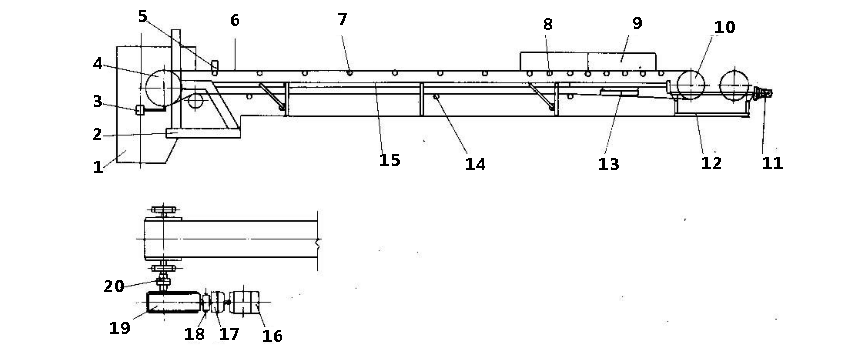

1—头部漏斗;2—机架;3—关部清扫器;4—传动滚筒;5—安全保护装置;6—输送带;7—承载托辊;8—缓冲托辊;9—导料槽;10—改向滚筒;11 —螺旋拉紧装置;12—尾架;13—空段清扫器;14—回程托辊;15—中间架;16—电动机;17—液力偶合器(高速轴联轴器);18—液压制动器;19—减速器;20—低速轴联轴器;21—下运制动器

规格型号 | 运输胶带 | 输送长度(m) | 传动滚筒直径 | 最大进料粒度(mm) | 输送能力 | 功率 |
宽度(mm) | 速度 | 倾角 | (mm) | (m3/h) | (kW) |
(m/s) | (°) | | | |
DTⅡ-500 | 500 | 0.8~2.5 | 10~20° | 2~240 | 400、500、630 | 100 | 69~217 | 1.5~30 |
DTⅡ-650 | 650 | 0.8~2.5 | 10~20° | 2~240 | 400、500、630 | 150 | 127~397 | 1.5~45 |
DTⅡ-800 | 800 | 0.8~3.15 | 10~20° | 2~240 | 400、500、630 | 200 | 198~781 | 2.2~75 |
DTⅡ-1000 | 1000 | 0.8~3.15 | 10~20° | 2~240 | 500、630、800 | 300 | 324~1622 | 7~100 |
