大倾角波纹挡边输送带结构与规格的介绍
发表时间:2018-10-31 14:31作者:津锐机械厂来源:大倾角皮带输送机网址:http://www.xxjrjxc.com

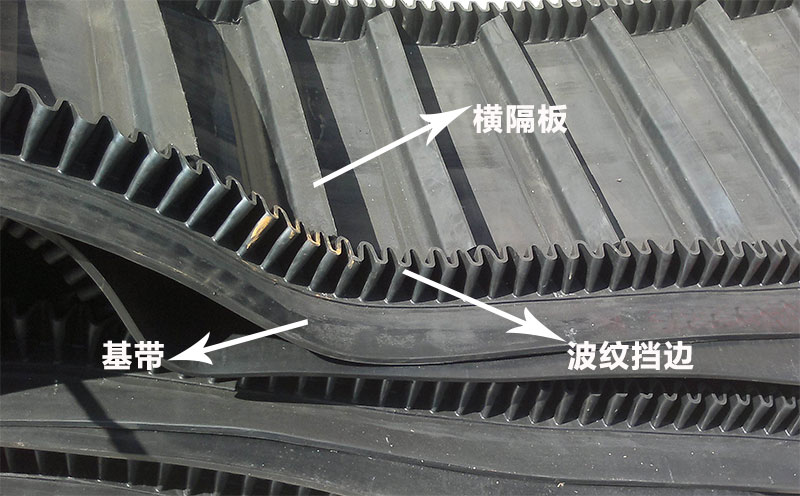

大倾角挡边输送带.jpg波纹挡边输送带主要用于大倾角皮带输送机,又名裙边隔板输送带,是由基带、挡边、横隔板三部分组成;挡边起防止物料测滑撒落的作用;为便于绕过滚筒,挡边设计成波纹状;横隔板的作用是承托物料,为了实现大倾角输送,采用T型TC型;波纹挡边输送带挡边和横隔板是用二次硫化的方法与基带连接的,具有非常高的连接强度。


波纹挡边输送带产品结构

波纹挡边输送带,主要有以下三个部分组成:

1、高强力高耐磨基带,具有更大的横向刚度和纵向柔性;

2、高强力热硫化橡胶波纹挡边;

3、防止物体下滑的横向隔板。





挡边和隔板的底部和基带热硫化成一体,挡边和隔板的高度可以达到40-630mm,在挡边中加帆布以加强挡边抗撕裂强度,波状挡边带柔顺灵活,能保证输送带平稳的通过端轮和尾轮。


波纹挡边输送带输送能力

可用波状挡边带沿水平,倾斜和垂直方向输送各种形式的散装物料,从煤,矿石,沙子到化肥和粮食等;物料粒度不限,可从很小粒度到400mm的大粒度,输送量可从1立方米/小时到6000立方米/小时。

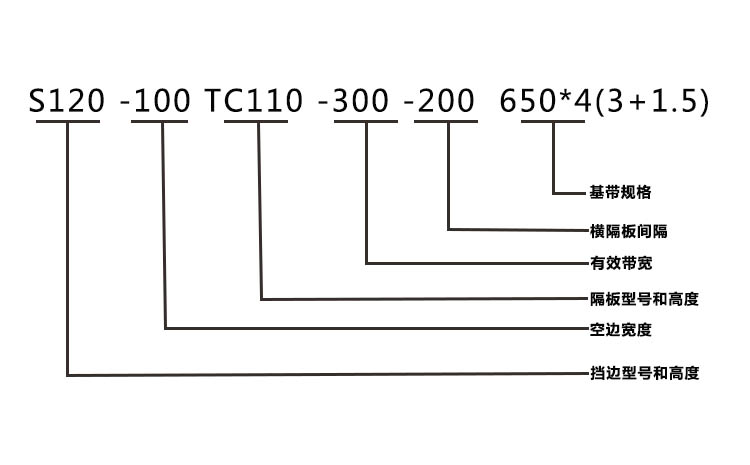

阻燃波纹挡边输送带是由阻燃织物芯输送带为基带,以及阻燃波纹挡边、横隔板按照一定尺寸组成;该产品特殊的结构可满足大倾角、输送量大的物料输送要求;波状挡边输送带的规格型号表示方法如下:
