矿用振动筛、多层振动筛产品介绍
10
发表时间:2017-12-09 17:03作者:新乡津锐机械厂来源:大倾角皮带输送机网址:http://www.xxjrjx.com

  矿用振动筛介绍

矿用振动筛可分为圆振动筛直线振动筛,根据用户现场的需求可设计成单层、双层或多层等筛面;津锐机械厂是河南专业生产矿用振动筛厂家,咨询振动筛的价格和型号,需客户提供几点参数,如:物料名称、入料粒度、出料粒度、物料温度、处理量、筛网层数,才好为用户提供报价和选型;矿用直线振动筛采用双振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

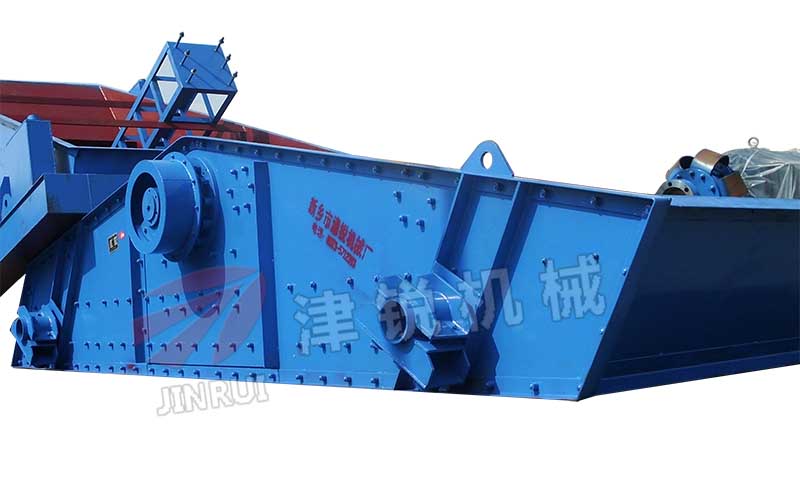

矿山振动筛

  多层振动筛可应用范围

矿用多层振动筛对颗粒状、块状物料进行筛选与分级,能广泛应用于煤矿、砂石生产线、矿山、建筑原材料、化工厂、钢铁厂、高炉槽下、磨料、火力发电厂、炭素、化肥等工业部门,如:灰渣、砂石骨料、矿物质、石子、土块、烧结矿、煤炭、焦炭等等物料。

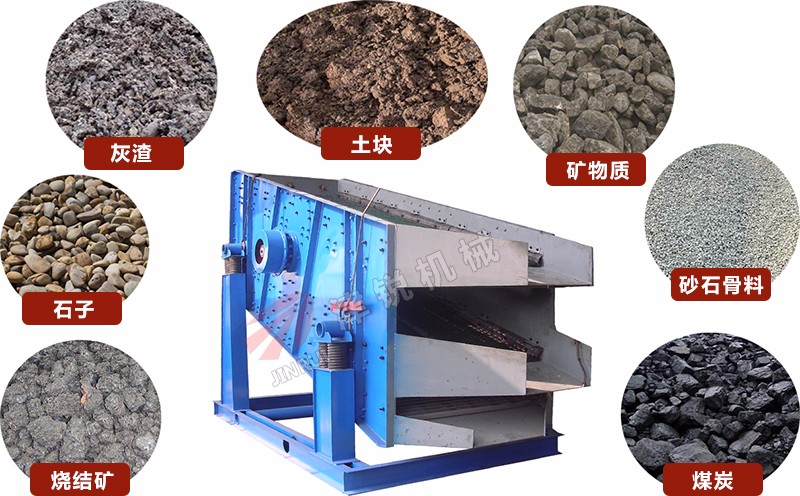

矿山直线振动筛应用





  矿山振动筛设备组成结构部件

矿用直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

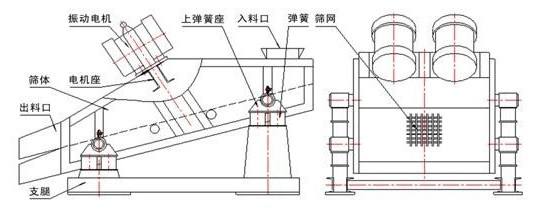

直线振动筛产品结构图

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机:(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

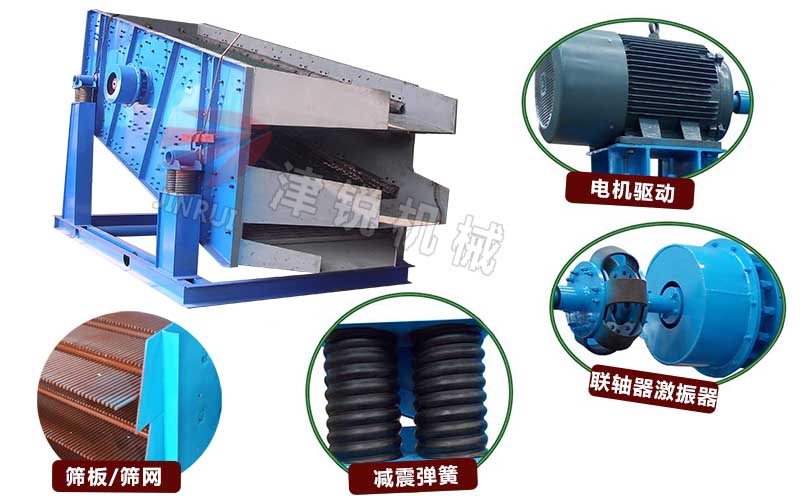

直线振动筛部件图



  矿用振动筛主要特点

1、矿用振动筛可敞开式亦可封闭式,矿用振动筛厂家可根据用户现场需求定制;

2、耗能少、噪音低、筛网使用寿命长;

3、矿用振动筛的筛分精度高、处理量大、结构简单;

4、合理的结构、自动排料、不堵料,更适合于流水线作业;

5、直线振动筛厂家根据用户物料分级等级需求,可生产单层、双层或多层筛网;

6、矿山振动筛设备的筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠。

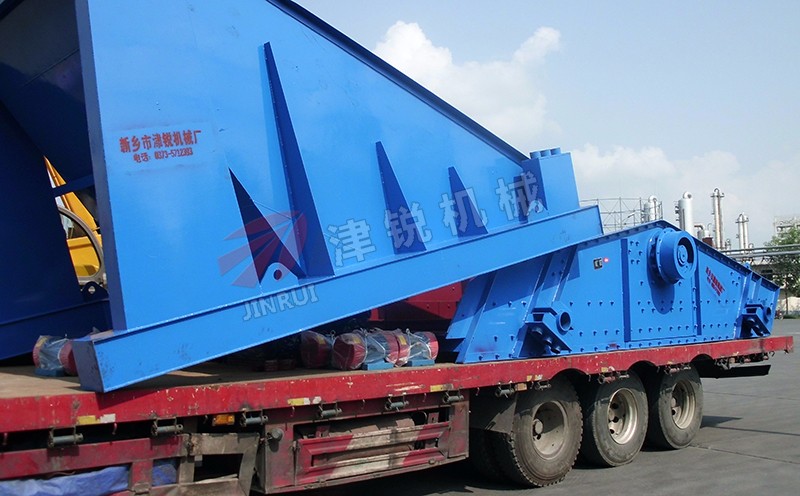

  矿用振动筛发货现场


直线振动筛厂家发货


  矿山直线振动筛和矿山圆振动筛的区别

圆振动筛按筛面工作时运动轨迹的特点,分为圆运动振动筛(简称圆振动筛)和直线运动振动筛(简称直线振动筛)两大类;圆振动筛由于振动器安装的位置偏差,实际筛箱运动轨迹一般为椭圆;直线振动筛,由于制造与设计偏差,通常筛箱的运动轨迹也不完全是直线,只是接近直线振动;圆振动筛由于激振器是一根轴,所以又叫单轴振动筛,直线振动筛激振器由两根轴组成,所以也称双轴振动筛。


  矿用振动筛存放安检

矿山振动筛设备在出厂前需精工征集装配及无负载试车,经检查各项指标合格后方能出厂,因此,设备在发运到使用现场后,应按装箱清单及成套设备发货单检查整台机器的零部件是否齐全,技术文件有否纰漏。

直线振动筛设备到达现场后,不可直接搁置在地面上,应平稳放置在平整的枕木上,并要求离地面距离不小于250 mm。如果存放在露天,应加防油布遮盖,以防风雨侵蚀。


  矿用振动筛客户现场案例

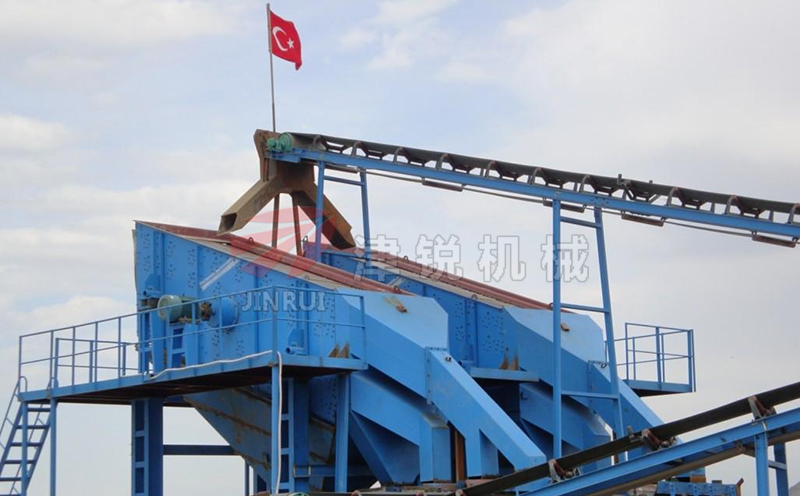

直线振动筛土耳其客户现场

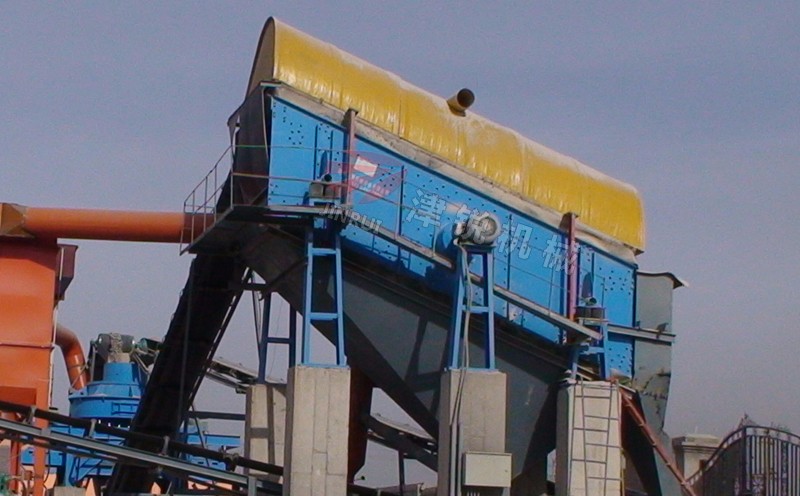

直线振动筛客户案例


  矿用振动筛日常保养

(1)矿用振动筛启动前

检查粗网及细网有无破损;每一组束环是否锁紧;检查旋振筛的筛框的V型圈是否有破损,如果有破损需要及时修补,防止物料泄露。

(2)矿用振动筛启动时

注意有无异常杂音;电流是否稳定;振动有无异状。

(3)矿用振动筛使用后:每次使用完毕即清理干净。

(4)定期保养:定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。


  矿山直线振动筛技术参数表

直线振动筛型号筛面
规格
筛面
层数
筛孔
尺寸
进料
粒度
处理量电机
功率
总重量振动频率双振幅筛面
倾角
直线振动筛外形尺寸
(长×宽)mmmm(t/h)kwkg(Hz)(mm)长×宽×高(mm)
ZSG12373700×120014-50≤20010-1005.5×22250166-8153800×2050×1920
2ZSG12373700×120024-50≤20010-1005.5×23345166-8153800×2050×2200
ZSG14434300×140014-50≤20010-1505.5×24100166-8154500×3040×2500
2ZSG14434300×140024-50≤20010-1505.5×24900166-8154500×3040×2700
3ZSG14434300×140034-50≤20010-1505.5×25870166-8154500×3040×2820
2ZSG15484800×150025-50≤20015-2007.5×25836168-10154800×3140×2814
3ZSG15484800×150035-50≤20015-2007.5×26900168-10154799×3140×3014
2ZSG18484800×180025-50≤30050-5007.5×26489168-10154799×3440×2814
3ZSG18484800×180035-50≤30050-5007.5×27750168-10154799×3440×3014
4ZSG18484800×180045-50≤20050-50011×28300168-10154799×3440×3503
2ZSG18606000×180025-150≤30080-60011×29950168-10156000×3440×3326


关于更多的矿用振动筛相关资讯,欢迎来咨询振动筛厂家(新乡市津锐机械厂),很高兴能为广大的用户进行服务。本厂同时还能为客户提供生产皮带输送机:大倾角皮带输送机DT2型带式输送机TD75型带式输送机槽型皮带输送机移动式皮带输送机砂石皮带机带式输送机螺旋输送机系列:管式螺旋输送机U型螺旋输送机LS型螺旋输送机蛟龙输送机绞龙输送机);振动给料机等一系列的矿用机械设备。
