大倾角波状挡边带式输送机选型和报价
发表时间:2017-12-02 17:08作者:津锐机械厂来源:大倾角皮带输送机网址:http://www.xxjrjxc.com

大倾角波状挡边带式输送机的型号有B500、B650、B800、B1000、B1200、B1400,常用的型号有B650、B800的居多;关于大倾角波状挡边带式输送机的价格,需要客户提供一些参数:如物料名称、物料粒度、输送量、上下水平段、输送角度、提升高度等;根据客户提供的参数,我们好选择皮带机的电机功率与输送带宽来给客户选型和报价。

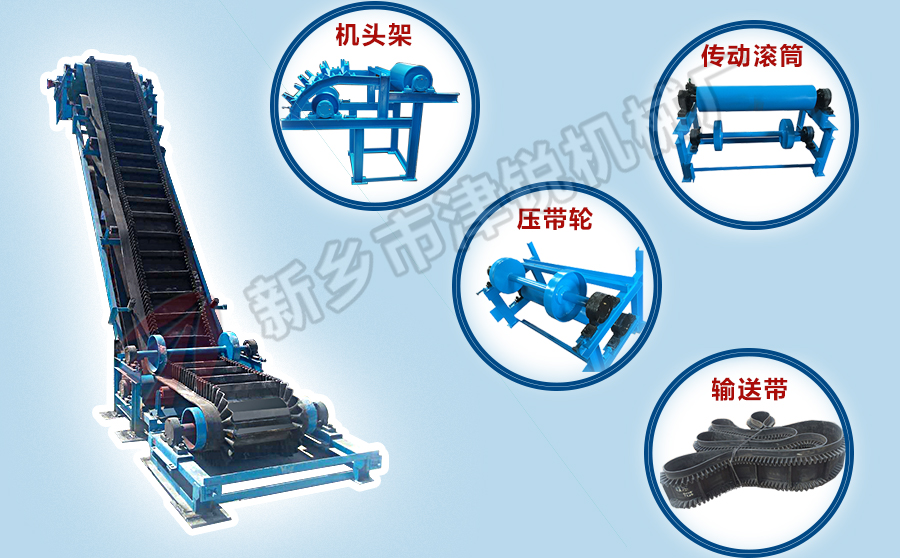

大倾角波状挡边带式输送机选型


大倾角波状挡边带式输送机的价格正常的情况下不能按一米多少钱来报价,因为根据每一个客户现场输送的物料性质不同,虽然带宽型号一样,但是物料的堆积密度不同,输送量也就不同,带速也会不同。有的物料可能硬度过高,需要耐磨的输送带;有的物料含腐蚀性,需要选择耐腐蚀的输送带;有的物料温度过高,则选择耐高温的输送带等;所以如果有一些客户直接问价格,价格是在无法第一时间报出来,需要厂家专业的技术先根据用户提供的参数,进行皮带机部件的选型,耗材的使用量等核算;还有目前国内钢材原料价格一直属于不是很稳定,涨幅比较快,皮带机的主材料是以钢材为主,报价还得根据钢材的价格幅度为准。

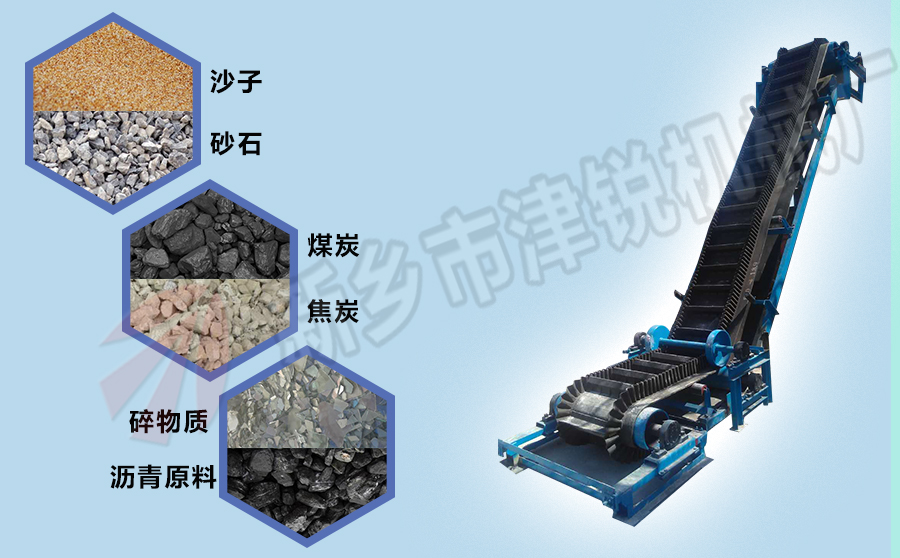

大倾角波状挡边带式输送机的应用


大倾角波状挡边带式输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮(辊)、托辊、防偏辊、清扫装置、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件组成。


1、波状挡边输送带

波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件;两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩;两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送;波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型;当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280 mm时,应选用TS或TCS型;大倾角波状挡边带式输送机的最大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。


2、压带轮与压带辊

压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向;压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时;当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。


3、托辊

托辊分上托辊和下托辊;上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处;下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。

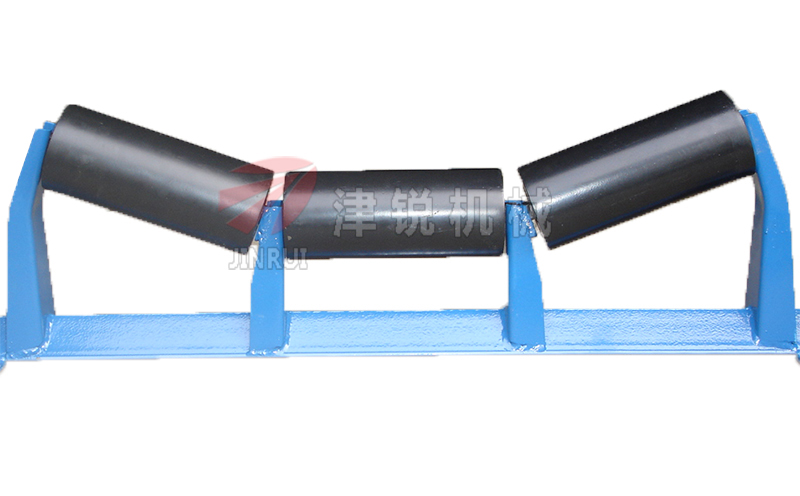

大倾角波状挡边带式输送机托辊

4、防偏辊

防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式;其中导向轮用弹性橡胶制成,仅用于垂直输送段。


5、清扫装置

清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种;振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。

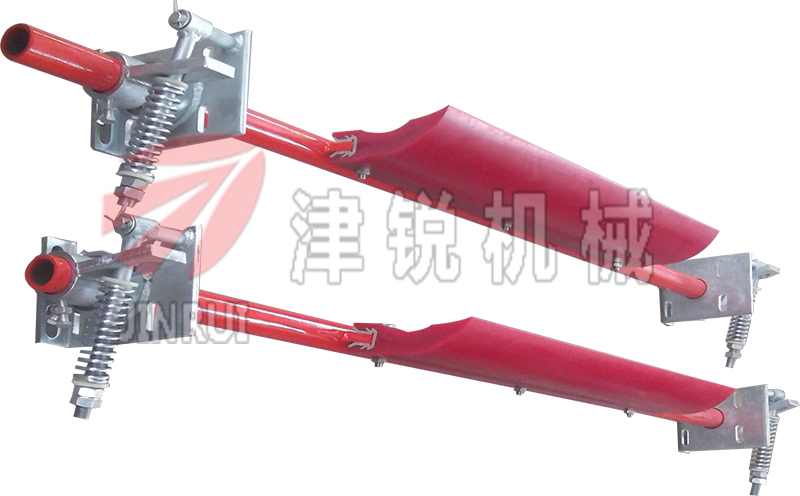

大倾角波状挡边带式输送机清扫器


新乡津锐机械厂为客户能生产敞开式和封闭式的大倾角波状挡边带式输送机,欢迎广大的用户前来咨询;津锐机械厂在生产输送机械设备近20年的经验,主要以工矿输送设备为主,生产制造有:大倾角皮带输送机、TD75型带式输送机、DTII型带式输送机、移动式皮带输送机、LS型螺旋输送机、管式螺旋输送机、U型螺旋输送机、圆振动筛、直线振动筛、振动给料机等机械设备。
